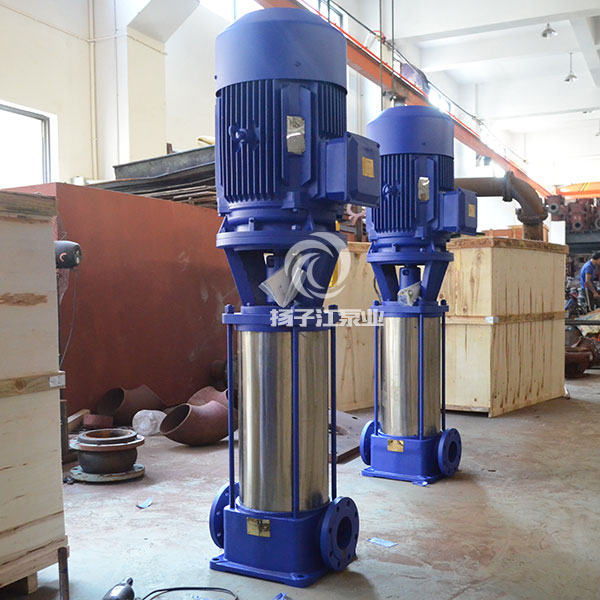

GDL型立式多級管道泵

GDL型立式多級管道泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。GDL型泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

說明書下載多級泵系列實物圖標牌合格證產品視頻

下一個[DL型立式多級離心泵|不銹鋼立式多級泵]上一個：[QDL輕型多級離心泵|輕型多級泵]

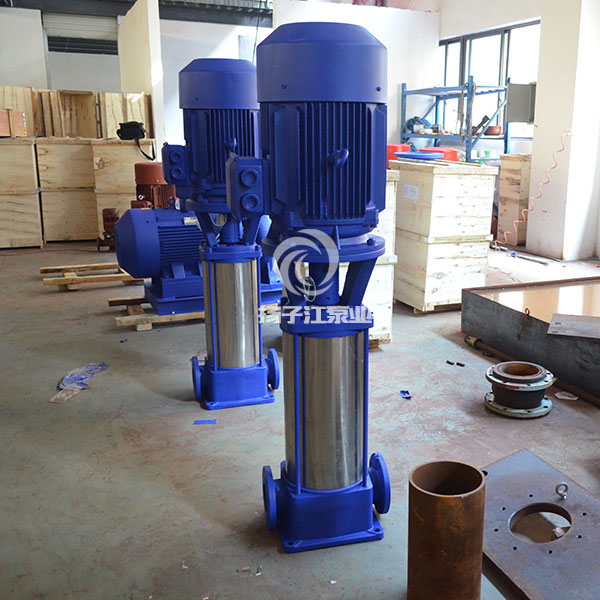

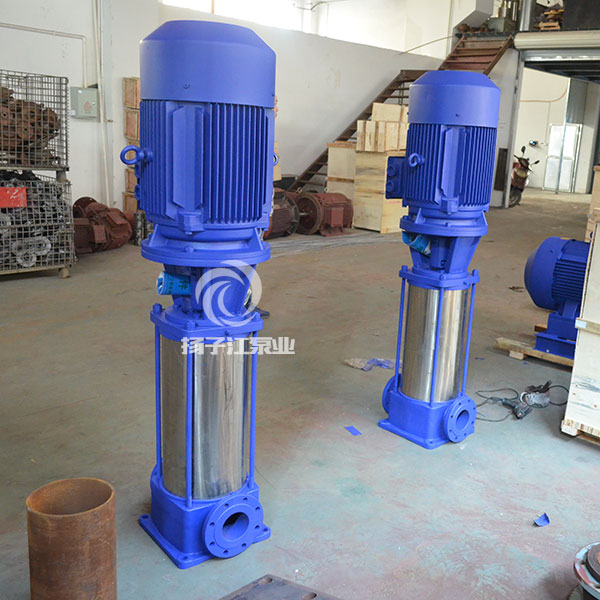

GDL型立式多級管道泵概述

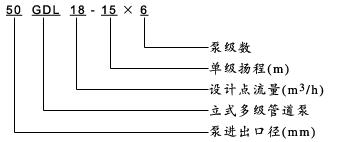

GDL型立式多級管道泵型號意義

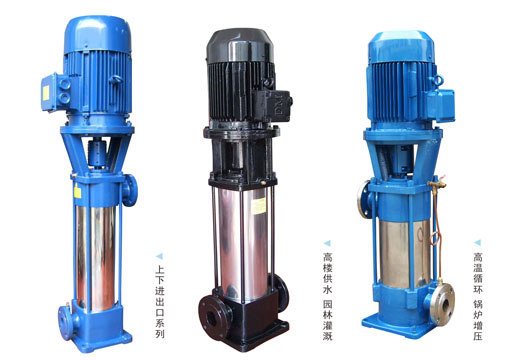

GDL型立式多級管道泵結構類型

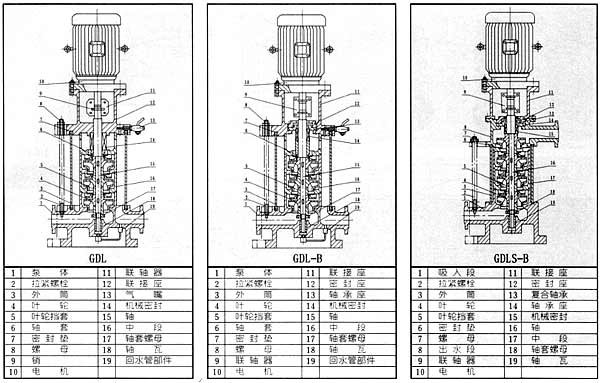

GDL型立式多級管道泵結構圖

GDL型立式多級管主要性能參數表

型號	流量						揚程 (m)				效率 (%)			轉速 (r/min)			功率								氣蝕余量				進出口徑				高度 H (mm)					重量 Kg				高度 H1 (mm)
	m3/h			L/S													軸功率				電機功率
25GDL2-12×3	1.4 2 2.4			0.39 0.56 0.67			38 36 33				23 30 32			2900			0.63 0.65 0.67				1.1				1.4 1.7 1.8				25				606					58				125
25GDL2-12×4	1.4 2 2.4			0.39 0.56 0.67			50 48 44				23 30 32			2900			0.83 0.87 0.90				1.1				1.4 1.7 1.8				25				646					62				165
25GDL2-12×5	1.4 2 2.4			0.39 0.56 0.67			63 60 55				23 30 32			2900			1.04 1.09 1.12				1.5				1.4 1.7 1.8				25				711					68				205
25GDL2-12×6	1.4 2 2.4			b.39 0.56 0.67			76 72 66				23 30 32			2900			1.26 1.30 1.35				1.5				1.4 1.7 1.8				25				751					72				245
25GDL2-12×7	1.4 2 2.4			0.39 0.56 0.67			88 84 77				23 30 32			2900			1.46 1.52 1.57				2.2				1.4 1.7 1.8				25				816					78				285
25GDL2-12×8	1.4 2 2.4			0.39 0.56 0.67			101 96 88				23 30 32			2900			1.63 1.74 1.80				2.2				1.4 1.7 1.8				25				856					82				325
25GDL2-12×9	1.4 9 2.4			0.39 0.56 0.67			114 108 99				23 30 32			2900			1.89 1.96 2.02				2.2				1.4 1.7 1.8				25				896					86				365
25GDL2-12×10	1.4 2 2.4			0.39 0.56 0.67			126 120 110				23 30 32			2900			2.01 2.17 2.24				3				1.4 1.7 1.8				25				981					98				405
25GDL2-12×11	1.4 9 2.4			0.39 0.56 0.67			139 132 121				23 30 32			2900			2.31 2.39 2.47				3				1.4 1.7 1.8				25				1021					102				445
25GDL2-12×12	1.4 2 2.4			0.39 0.56 0.67			152 144 132				23 30 32			2900			2.52 2.61 2.70				3				1.4 1.7 1.8				25				1061					106				485
25GDL4-11×3	2.8 4 4.8			0.78 1.11 1.33			36 33 28.5				32 40 41			2900			0.86 0.90 0.91				1.1				1.4 1.7 1.8				25				606					58				125
25GDL4-11×4	2.8 4 4.8			0.78 1.11 1.33			48 44 38				32 40 41			2900			1.14 1.20 1.21				1.5				1.4 1.7 1.8				25				671					65				165
25GDL4-11×5	2.8 4 4.8			0.78 1.11 1.33			60 55 47.5				32 40 41			2900			1.43 1.50 1.51				2.2				1.4 1.7 1.8				25				736					72				205
25GDL4-11×6	2.8 4 4.8			0.78 1.11 1.33			72 66 57				32 40 41			2900			1.72 1.80 1.82				2.2				1.4 1.7 1.8				25				776					76				245
25GD14-11×7	2.8 4 4.8			0.78 1.11 1.33			84 77 66.5				32 40 41			2900			2.00 2.10 2.1_2				3				1.4 1.7 1.8				25				861					86				285
25GDL4-11×8	2.8 4 4.8			0.78 1.11 1.33			96 88 76				32 40 41			2900			2.29 2.40 2.42				3				1.4 1.7 1.8				25				901					90				325
25GDL4-11×9	2.8 4 4.8			0.78 1.11 1.33			108 99 85.5				32 40 41			2900			2.57 2.70 2.73				3				1.4 1.7 1.8				25				941					94				365
25GDL4-11×10	2.8 4 4.8			0.78 1.11 1.33			120 110 95				32 40 41			2900			2.86 3.00 3.03				4				1.4 1.7 1.8				95				1011					110				405
25GDL4-11×11	2.8 4 4.8			0.78 1.11 1.33			132 121 104.5				32 40 41			2900			3.14 3.30 3.33				4				1.4 1.7 1,8				25				1051					114				445
25GDL4-11×12	2.8 4 4.8			0.78 1.11 1.33			144 132 114				32 40 41			2900			3.43 3.60 3.64				4				1.4 1.7 1.8				25				1091					118				485
25GDL4-11×13	2.8 4 4.8			0.78 1.11 1.33			156 143 123.5				32 40 41			2900			3.72 3.90 3.94				4				1.4 1.7 1.8				25				1131					122				525
型號		流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率							氣蝕余量			進出口徑					高度 H (mm)				重量 Kg					高度 H1 (mm)
		m3/h			L/S												軸功率			電機功率
40GDL6-12×3		4.2 6 7.2			1.17 2.67 2.0				41 36 30.5			43 52 52		2900			1.09 1.13 1.15			1.5				1.4 1.7 1.8			40					657				72					125
40GDL6-12×4		4.2 6 7.2			1.17 2.67 2.0				54 58 40.6			43 52 52		2900			1.45 1.5 1.53			2.2				1.4 1.7 1.8			40					722				78					165
40GL6-12×5		4.2 6 7.2			1.17 2.67 2.0				68 60 51			43 52 52		2900			1.81 1.88 1.92			2.2				1.1 1.7 1.8			40					762				82					205
40GDL6-12×6		4.2 6 7.2			1.17 2.67 2.0				82 72 61			43 52 52		2900			2.18 2.26 2.30			3				1.4 1.7 1.8			40					847				92					245
40GDL6-12×7		4.2 6 7.2			1.17 2.67 2.0				95 84 71			43 52 52		2900			2.54 2.64 2.69			3				1.4 1.7 1.8			40					887				96					285
40GDL6-12×8		4.2 6 7.2			1.17 2.67 2.0				109 96 81			43 52 52		2900			2.91 3.01 3.07			4				1.4 1.7 1.8			40					967				112					325
40GDL6-12×9		4.2 b 7.2			1.17 2.67 2.0				123 ]08 91			43 52 52		2900			2.27 3.39 3.45			4				1.4 1.7 1.8			40					1007				116					365
40GDL6-12×10		4.2 6 7.2			1.17 2.67 2.0				136 120 102			43 52 52		2900			3.63 3.77 3.84			4				1.4 1.7 1.8			40					1047				120					405
40GDL6-12×11		4.2 6 7.2			1.17 2.67 2.0				150 132 112			43 52 52		2900			4.0 4.15 4.22			5.5				1.4 1.7 1.8			40					1132				140					445
40GDL6-12×12		4.2 6 7.2			1.17 2.67 2.0				164 144 122			43 52 52		2900			4.36 4.52 4.60			5.5				1.4 1.7 1.8			40					1172				146					485
50GDL12-15×2		8.4 12 14.4			2.33 3.33 ／1.0				36 30 24			48 56 53		2900			1.72 1.75 1.85			2.2				1.4 1.8 1.8			50					766				113					158
50GDL12-15×3		8.4 12 14.4			2.33 3.33 4.0				54 45 36			48 56 53		2900			2.57 2.63 2.78			3				1.4 1.8 1.8			50					866				129					233
50GDL12-15×4		8.4 12 14.4			2.33 3.33 4.0				72 60 48			48 56 53		2900			3.43 3.5 3.70			4				1.4 1.8 1.8			50					1001				149					308
50GDL12-15×5		8.4 12 14.4			2.33 3.33 4.0				90 75 60			48 56 53		2900			4.2 4.27 4.63			5.5				1.4 1.8 1.8			50					1126				181					383
50GDL12-15×6		8.4 12 14.4			2.33 3.33 4.0				_L08 90 72			48 56 53		2900			5.15 5.25 5.55			5.5				1.4 1.8 1.8			50					1201				190					458
50GDL12-15×7		8.4 12 14.4			2.33 3.33 4.0				126 105 84			48 56 53		2900			6.0 6.12 6.48			7.5				1.4 1.8 1.8			50					1276				204					533
50GL12-15×8		8.4 12 14.4			2.33 3.33 4.0				144 120 96			48 56 53		2900			6.86 7.0 7.40			7.5				1.4 1.8 1.8			50					1351				919					608
50GDL12-15×9		8.4 12 14.4			2.33 3.33 4.0				162 135 108			48 56 53		2900			7.72 7.87 8.33			11				1.4 1.8 1.8			50					1556				265					683
50GDL12-15×10		8.4 12 14.4			2.33 3.33 4.0				180 150 120			48 56 53		2900			8.58 8.75 9.25			11				1.4 1.8 1.8			50					1631				273					758
型號		流量						揚程 (m)					效率 (%)		轉速 (r/min)			功率								氣蝕余量					進出口徑			高度 H (mm)					重量 Kg			高度 H1 (mm)
		m3/h			L/S													軸功率				電機功率
50GDL18-15×2		12.6 18 21.6			3.5 5 6			36 30 25					53 62 62		2900			2.33 2.37 2.37				3				1.4 1.8 1.8					50			791					199			158
50GDL18-15×3		12.6 18 21.6			3.5 5 6			54 45 , 37.5					53 62 62		2900			3.5 3.56 3.56				4				1.4 1.8 1.8					50			926					142			233
50GDL18-15×4		12.6 18 21.6			3.5 5 6			72 60 50					53 62 62		2900			4.66 4.75 4.75				b．b				1.4 1.8 1.8					50			1051					175			308
50GDL18-15×5		12.6 18 21.6			3.5 5 6			90 75 62.5					53 62 62		2900			5.83 5.93 5.93				7.5				1.4 1.8 1.8					50			1126					189			383
50GDL18-15×6		12.6 18 21.6			3.5 5 6			108 90 75					53 62 62		2900			7.0 7.12 7.12				7.5				1.4 1.8 1.8					50			1201					198			458
50GDL18-15×7		12.6 18 21.6			3.5 5 6			126 105 82.5					53 62 62		2900			8.16 8.30 8.31				11				1.4 1.8 1.8					50			1406					252			533
50GDL18-15×8		12.6 18 21.6			3.5 5 6			144 120 100					53 62 62		2900			9.32 9.49 9.49				11				1.4 1.8 1.8					50			1481					261			608
50GDL18-15×9		12.6 18 21.6			3.5 5 6			162 135 112.5					53 62 62		2900			10.49 10.68 10.68				15				1.4 1.8 1.8					50			1556					280			683
50GDL18-15×10		12.6 18 21.6			3.5 5 6			180 150 125					53 62 62		2900			11.66 11.87 11.87				15				1.4 1.8 1.8					50			1631					289			758
65GDL24-12×2		16.8 24 28.8			4.67 6.67 8			27 24 22					56 65 67		2900			2.21 2.41 2.57				3				2.9 3 3.1					65			821					131			160
65GDL24-12×3		16.8 24 28.8			4.67 6.67 8			40.5 36 33					56 65 67		2900			3.31 3.62 3.87				4				2.9 3 3.1					65			936					153			235
65GDL24-12×4		16.8 24 28.8			4.67 6.67 8			54 48 44					56 65 67		2900			4.41 4.83 5.15				5.5				2.9 3 3.1					65			1061					182			310
65GDL24-12×5		16.8 24 28.8			4.67 6.67 8			67.5 60 55					56 65 67		2900			5.52 6．03 6.44				7.5				2.9 3 3.1					65			1136					198			385
65GDL24-12×6		16.8 24 28.8			4.67 6.67 8			81 72 66					56 65 67		2900			6.62 7.24 7.73				7.5				2.9 3 3.1					65			1211					214			460
65GDL24-12×7		16.8 24 28.8			4.67 6.67 8			94.5 84 77					56 65 67		2900			7.72 8.45 9．01				11				2.9 3 3.1					65			1416					263			535
65GDL24-12×8		16.8 24 28.8			4.67 6.67 8			108 96 88					56 65 67		2900			8.83 9.65 10.3				11				2.9 3 3.1					65			1491					273			610
65GDL24-12×9		16.8 24 28.8			4.67 6.67 8			121.5 108 99					56 65 67		2900			9.93 10.85 11.59				15				2.9 3 3.1					65			1556					293			685
65GDL24-12×10		16.8 24 28.8			4.67 6.67 8			135 120 110					56 65 67		2900			11.0 12.06 12.88				15				2.9 3 3.1					65			1641					303			760
型號		流量						揚程 (m)					效率 (%)			轉速 (r/min)			功率							氣蝕余量					進出口徑			高度 H (mm)					重量 Kg			高度 H1 (mm)
		m3/h			L/S														軸功率				電機功率
80GDL36-12×2		25.2 36 43.2			7 10 12			27 24 21					59 68 67			2900			3.14 3.46 3.68				4			3.5 4 4.2					80			917					193			182
80GDL36一12×3		25.2 36 43.2			7 10 12			40.5 36 31.5					59 68 67			2900			4.71 5.19 5.53				5.5			3.5 4 4.2					80			1052					227			267
80GDL36-12×4		25.2 36 43.2			7 10 12			54 48 42					59 68 67			2900			6.29 6.92 7.37				7.5			3.5 4 4.2					80			1137					244			352
80GDL36一12×5		25.2 36 43.2			7 10 12			67.5 60 52.5					59 68 67			2900			7.86 8.67 9.22				11			3.5 4 4.2					80			1352					292			437
80GDL36-12×6		25.2 36 43.2			7 10 12			81 72 63					59 68 67			2900			9.43 10.39 11.06				11			3.5 4 4.2					80			1437					302			522
80GDL36-12×7		25.2 36 43.2			7 10 12			94.5 84 73.5					59 68 67			2900			11.0 12.12 12.9				15			3.5 4 4.2					80			1522					322			607
80GDL36-12×8		25.2 36 43.2			7 10 12			108 96 84					59 68 67			2900			12.58 13.85 14.75				15			3.5 4 4.2					80			1607					332			692
80GDL36-12×9		25.2 36 43.2			7 10 12			121.5 108 94.5					59 68 67			2900			14.14 15.59 16.5				18.5			3.5 4 4.2					80			1737					365			777
80GDL36-12×10		25.2 36 43.2			7 10 12			135 120 115					59 68 67			2900			15.71 17.31 18.4				18.5			3.5 4 4.2					80			1822					375			862
80GDL54-14×2		37.8 54 64.8			10.5 15 18			32 28 25					62 70 73.5			2900			5.32 5.88 6.01				7.5			3.7 4 4.2					80			967					218			182
80GDL54-14×3		37.8 54 64.8			10.5 15 18			48 42 37.5					62 70 73.5			2900			7.97 8.82 9.01				11			3.7 4 4.2					80			1182					267			267
80GDL54一14×4		37.8 54 64.8			10.5 15 18			64 56 50					62 70 73.5			2900			10.13 11.76 12.01				15			3.7 4 4.2					80			1267					287			352
80GDL54-14×5		37.8 54 64.8			10.5 15 18			80 70 62.5					62 70 73.5			2900			13.3 14.7 15.0				18.5			3.7 4 4.2					80			1397					320			437
80GDL54-14×6		37.8 54 64.8			10.5 15 18			96 84 75					62 70 73.5			2900			15.9 17.64 18.0				18.5			3.7 4 4.2					80			1482					330			522
80GDL54-14×7		37.8 54 64.8			10.5 15 18			112 98 87.5					62 70 73.5			2900			18.6 20.58 21.0				22			3.7 4 4.2					80			1592					373			607
80GDL54-14×8		37.8 54 64.8			10.5 15 18			128 112 100					62 70 73.5			2900			21.3 23.54 24.0				30			3.7 4 4.2					80			1607					400			692
80GDL54-14×9		37.8 54 64.8			10.5 15 18			144 126 112.5					62 70 73.5			2900			23.9 26.49 27.0				30			3.7 4 4.2					80			1757					421			777
80GDL54-14×10		37.8 54 64.8			10.5 15 18			160 140 125					62 70 73.5			2900			26.6 29.43 30.0				37			3.7 4 4.2					80			1882					432			862
型號			流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率								氣蝕余量		進出口徑							高度 H (mm)					重量 Kg		高度 H1 (mm)
			m3/h			L/S												軸功率					電機功率
100GDL72-14×2			50.4 72 86.4			14 20 24				32 28 24			64 73 73		2900			6.87 7.53 7.74					11			4.2 4.5 4.7		100							1200					276		187
100GDL72-14×3			50.4 72 86.4			14 20 24				48 42 36			64 73 73		2900			10.3 11.29 11.61					15			4.2 4.5 4.7		100							1335					298		272
100GDL72-14×4			50.4 72 86.4			14 20 24				64 56 48			64 73 73		2900			13.7 15.05 15.48					18.5			4.2 4.5 4.7		100							1460					336		357
100GDL72-14×5			50.4 72 86.4			14 20 24				80 70 60			64 73 73		2900			17.17 18.81 19.35					22			4.2 4.5 4.7		100							1650					381		442
100GD172-14×6			50.4 72 86.4			14 20 24				96 84 72			64 73 73		2900			20.6 22.57 23.22					30			4.2 4.5 4.7		100							1740					453		527
100GDL72-14×7			50.4 72 86.4			14 20 24				112 98 84			64 73 73		2900			24．03 26.34 27.09					30			4.2 4.5 4.7		100							1825					466		612
100GDL72-14×8			50.4 72 86.4			14 20 24				128 112 96			64 73 73		2900			27.4 30.1 30.96					37			4.2 4.5 4.7		100							1900					493		697
100GDL72-14×9			50.4 72 86.4			14 20 24				144 126 108			64 73 73		2900			30.9 33.9 34.83					37			4.2 4.5 4.7		&, nbsp; 100 ,							1980					582		782
100GDL72-14×10			50.4 72 86.4			14 20 24				160 140 120			64 73 73		2900			34.3 37.6 38.7					45			4.2 4.5 4.7		100							2070					595		867
125GDL100-20×2			70 100 120			19.4 27.7 33.3				46 40 34			65 74 73		2900			13.5 14.7 15.2					18.5			4.2 4.5 4.7		125							1185					9q9		204
125GDL100-20×3			70 100 120			19.4 27.7 33.3				69 60 51			65 74 73		2900			20.2 22.1 22.8					30			4.2 4.5 4.7		125							1315					430		289
125GDL100-20×4			70 100 120			19.4 27.7 33.3				92 80 68			65 74 73		2900			27．0 29.5 30.4					37			4.2 4.5 4.7		125							1410					463		394
125GDL100-20×5			70 100 120			19.4 27.7 33.3				115 100 85			65 74 73		2900			33.7 36.8 38.1					45			4.2 4.5 4.7		125							1585					555		489
125GDL100-20×6			70 100 120			19.4 27.7 33.3				138 120 102			65 74 73		2900			40.5 44.2 45.7					55			4.2 4.5 4.7		125							1865					640		584
125GDL100-20×7			70 100 120			19.4 27.7 33.3				161 140 119			65 74 73		2900			47.2 51.5 53.3					75			4.2 4.5 4.7		125							1960					840		679
125GDL100-20×8			70 100 120			19.4 27.7 33.3				181 160 136			65 74 73		2900			54.0 58.9 60.9					75			4.2 4.5 4.7		125							2055					855		774
125GDL100-20×9			70 100 120			19.4 27.7 33.3				207 180 153			65 74 73		2900			60.7 66.3 68.5					75			4.2 4.5 4.7		125							2225					870		869
125GDL100-20×10			70 100 120			19.4 27.7 33.3				230 200 170			65 74 73		2900			67.5 73.6 76.1					90			4.2 4.5 4.7		125							2370					955		964
型號			流量							揚程 (m)			效率 (%)		轉速 (r/min)			功率								氣蝕余量				進出口徑			高度 H (mm)				重量 Kg					高度 H1 (mm)
			m3/h			L/S												軸功率				電機功率
150GDL160-20×2			112 160 192			31.1 44.4 53.3				46 40 34			69 78 77		2900			20.3 22.3 23. 1				30				4.4 4.5 4.7				150			1325				422					205
150GDL160-20×3			112 160 192			31.1 44.4 53.3				69 60 51			69 78 77		2900			30.5 33.5 34.6				37				4.4 4.5 4.7				150			1420				452					300
150GDL160-20×4			112 160 192			31.1 44.4 53.3				92 80 68			69 78 77		2900			40.6 4,4.7 46.2				55				4.4 4.5 4.7				150			1705				613					395
150GDL160-20×5			112 160 192			31.1 44.4 53.3				115 100 82			69 78 77		2900			50.9 55.9 57.8				75				4.4 4.5 4.7				150			1875				820					490
150GDL160-20×6			112 160 192			31.1 44.4 53.3				138 120 102			69 78 77		2900			61．0 67.1 69.3				75				4.4 4.5 4.7				150			1970				836					585
150GDL160-20×7			112 160 192			31.1 44.4 53.3				161 140 119			69 78 77		2900			71.2 78.3 80.9				90				4.4 4.5 4.7				150			2115				922					680
150GDL160～20×8			112 160 192			31.1 44.4 53.3				184 160 136			69 78 77		2900			81.4 89.4 92.4				110				4.4 4.5 4.7				150			2400				1198					775
150GDL160-20×9			112 160 192			31.1 44.4 53.3				207 180 153			69 78 77		2900			91.6 100.6 104.0				110				4.4 4.5 4.7				150			2495				1214					870
150GDL160-20×10			112 160 192			31.1 44.4 53.3				230 200 170			69 78 77		2900			101.7 111.8 115.5				132				4.4 4.5 4.7				150			2670				1340					965
